產品概述

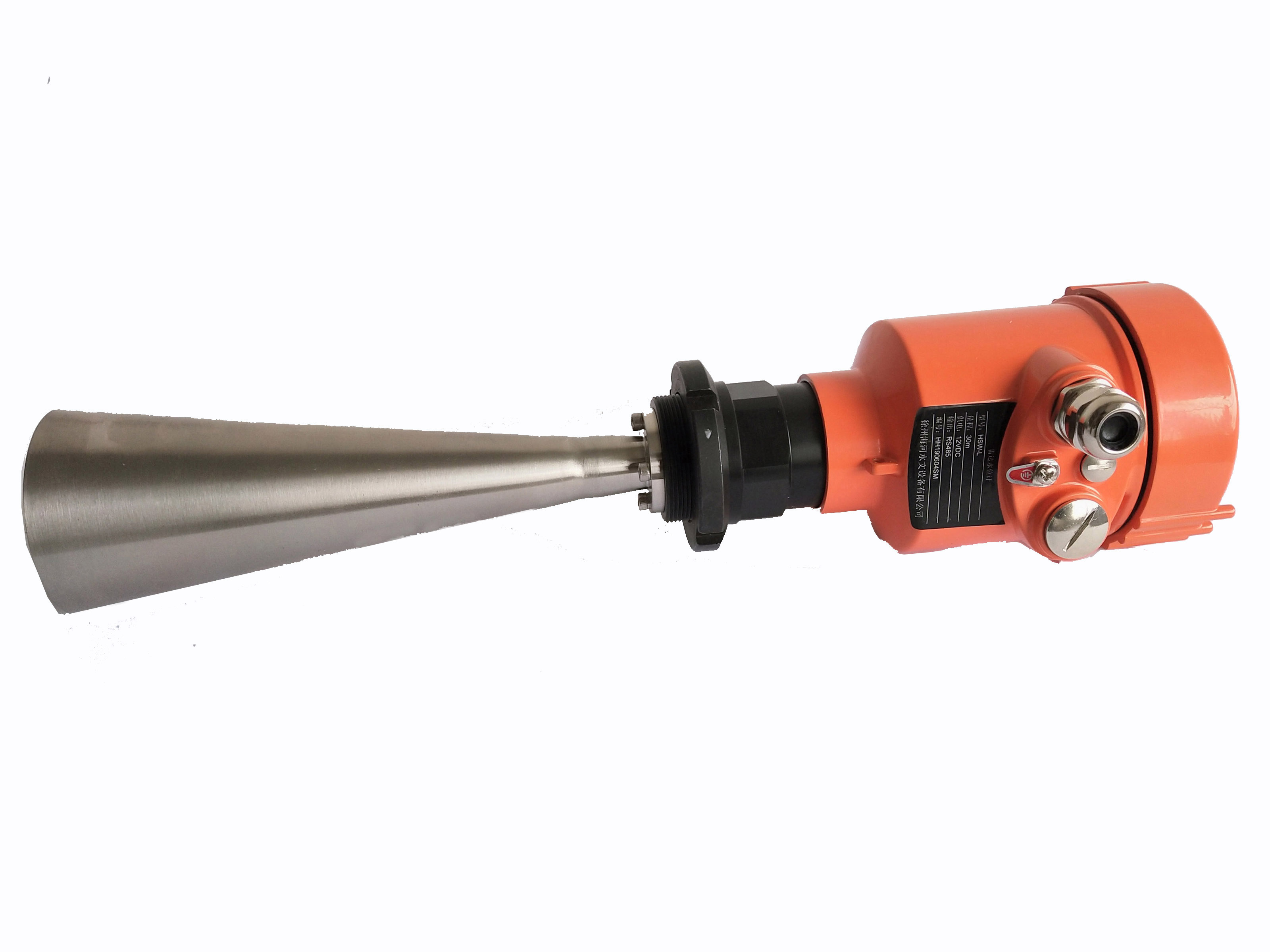

 HSW-L雷達水位計是利用電磁波探測目標的電子設備。26G高頻雷達式物位測量?jī)x表，測量***距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。采用了先進的微處理器和獨特的回波處理技術，雷達物位計可以應用于各種復雜工況。采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

原理：雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

特點：

全天候工作，高頻微波反射原理，抗干擾能力強

傳感器可靠精度達1.5毫米

無人值守

無機械磨損、非接觸型測量，易維護

測量與水質無關，不受浮冰等漂浮物影響

不需要防浪井，對水流無影響

連續在線采集

可選太陽能供電

成本低，安裝維護簡單，壽命長

性能指標：

工作頻率: 24GHz

測量范圍：70m

測量精度：±3mm

波束開角：9°

數據接口：四線制RS485 / 兩線制RS232、4～20mA

工作電壓：6～28VDC/24VDC

工作環境：溫度-40～80℃，濕度 0～90% 無凝露

尺寸： Φ120mmX350mm

防護：鑄鋁外殼，IP67

天線：喇叭口

重量：1.8kg
